Bombola di sollevamento a gas: dimensionamento, selezione, installazione e prestazioni silenziose per sedili e mobili

Cilindro di sollevamento a gas regolabile per sedia da ufficio : Ergonomia, sicurezza e configurazione precisa

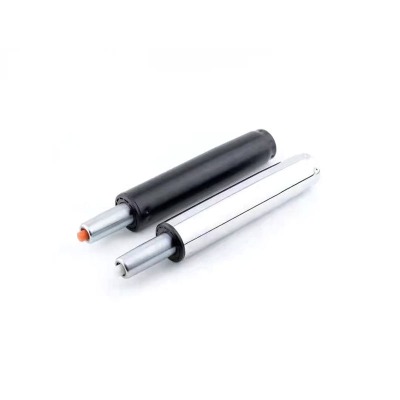

Un cilindro di sollevamento a gas, a volte chiamato molla a gas o colonna pneumatica, è un dispositivo sigillato che immagazzina energia nell'azoto compresso e controlla il movimento con una piccola valvola interna. Nelle sedute da ufficio, il regolabile cilindro di sollevamento a gas per sedia da ufficio consente cambi di altezza fluidi sostenendo il peso dell'utente in modo che la postura possa essere regolata con precisione millimetrica. Quando si tira la maniglia, la valvola si apre brevemente e consente alla pressione di equalizzarsi attraverso il pistone, consentendo il movimento del sedile; al rilascio della maniglia la valvola si chiude e viene mantenuta la posizione selezionata. Questo semplice meccanismo, se adeguatamente dimensionato, elimina la “deriva” durante il giorno e previene i fastidiosi finecorsa che affaticano la parte bassa della schiena.

Obiettivi ergonomici e perché sono importanti

L'obiettivo principale è posizionare l'utente in modo che le cosce siano approssimativamente parallele al pavimento, i piedi restino piatti e i gomiti restino appena sopra la superficie della scrivania quando le spalle sono rilassate. Per raggiungere questi obiettivi per un'ampia popolazione, scegli una corsa sufficientemente lunga da servire sia gli utenti più bassi che quelli più alti e una classe di forza che bilanci la massa combinata di utente, sedile e meccanismo. Un cilindro troppo robusto resiste all'abbassamento e può “galleggiare” verso l'alto quando l'utente scarica parzialmente il sedile; un cilindro troppo debole affonda lentamente anche quando la maniglia non viene tirata. Entrambi gli errori costringono a micro-aggiustamenti costanti e aumentano la fatica nei turni lunghi.

Parametri di selezione chiave

• Ictus — la corsa dall'altezza minima alla massima del sedile; i valori comuni vanno da 80 a 140 mm per le sedie da lavoro e fino a 200 mm per gli sgabelli.
• Lunghezze minime e massime — determinare se le posizioni più bassa e più alta si adattano alla geometria della scrivania senza comprimere l'utente in un'alzata di spalle o lasciare i piedi a penzolare.
• Classe di forza — la pressione interna che determina la facilità con cui la sedia si alza e quanto saldamente rimane quando la leva viene rilasciata.
• Geometria dell'interfaccia — dimensione conica per la base e conica per il meccanismo; verificare per evitare oscillazioni o un posizionamento non corretto.
• Sensazione e smorzamento della valvola — la misurazione fluida consente una discesa graduale senza movimenti a gradini o rimbalzi alle fermate.

Installazione, messa in servizio e sicurezza

Prima di inserire il cilindro, pulire i coni di accoppiamento per garantire un inserimento a pressione sicuro e senza scricchiolii. Inserire prima la colonna nella base, quindi allineare il meccanismo della sedia sul cono del pistone e premere con decisione; evitare di martellare l'estremità dello stelo per proteggere le guarnizioni. Commissione facendo compiere alla sedia una corsa completa con un utente rappresentativo: se il sedile si alza da solo quando si rilascia la leva, scegliere una classe di forza inferiore; se affonda, aumenta di una classe. Formare gli utenti a alleggerire leggermente il sedile mentre si aziona la leva per un movimento più fluido e una maggiore durata della valvola. Trattare ogni bombola come un recipiente a pressione sigillato: non forare, schiacciare o esporre a calore elevato.

Lista di controllo rapida per una buona vestibilità

• L'altezza del sedile copre l'intervallo percentile previsto di utenti.
• Il movimento è fluido, senza stick-slip o “tacche”.
• Nessuna oscillazione alla base o all'interfaccia del meccanismo dopo diversi cicli.
• La fine della corsa sembra ammortizzata piuttosto che brusca.

Sostituzione del cilindro di sollevamento a gas per impieghi gravosi : Valutazioni di carico, durata e scelte di aggiornamento

In ambienti con un numero elevato di utenti, personale disponibile 24 ore su 24, 7 giorni su 7 o condivisione frequente, a Sostituzione del cilindro di sollevamento a gas per carichi pesanti può prolungare notevolmente la durata. Rispetto alle unità standard, i cilindri per carichi pesanti utilizzano generalmente tubi di pressione più spessi, aste di diametro maggiore per resistere alla deformazione e guarnizioni formulate per carichi più elevati e più cicli. L'obiettivo dell'aggiornamento non è semplicemente aumentare la forza; serve a mantenere un movimento controllato e una forza di tenuta costante in uno spettro più ampio di condizioni reali, inclusi sbalzi di temperatura e carichi laterali derivanti dall'inclinazione o dal rotolamento su pavimenti irregolari.

Dove il lavoro pesante ripaga

• Postazioni di lavoro condivise dove le sedie vengono aggiustate decine di volte al giorno.
• Spazi industriali con polvere e variazioni di temperatura che accelerano l'usura delle guarnizioni.
• Situazioni in cui gli utenti spesso si inclinano in avanti o si siedono sul bordo, aumentando i carichi laterali.

Standard vs Heavy-Duty: confronto narrativo

Un cilindro standard è più leggero e meno costoso e spesso risulta leggermente più semplice da azionare a carichi bassi; tuttavia, sotto carichi statici o dinamici elevati, potrebbe mostrare un graduale cedimento o sviluppare oscillazioni prima a causa dell'usura delle interfacce. Un cilindro per carichi pesanti resiste a quella discesa strisciante, mantiene il movimento lineare dopo molti altri cicli e rimane dritto sotto il carico laterale, sebbene possa pesare di più e costare di più in anticipo. Se le sedie vengono assegnate a utenti singoli e più leggeri, le unità standard possono essere economiche; se le sedie vengono raggruppate o utilizzate 24 ore su 24, l'opzione per carichi pesanti di solito comporta un costo totale di proprietà inferiore perché le sostituzioni e i tempi di inattività diminuiscono.

Suggerimenti per l'aggiornamento

• Abbinare il cono e la lunghezza complessiva per preservare la geometria della sede dopo la sostituzione.
• Documentare le altezze minime/massime del sedile prima dell'aggiornamento e verificarle dopo l'installazione.
• In caso di dubbio tra due classi di forza, scegliere quella inferiore e fare affidamento sulla corsa per coprire la maggior parte degli utenti; una forza eccessiva compromette l'usabilità.

Tabella delle dimensioni della bombola di sollevamento a gas : Dimensioni, Classi di forza e Selezione rapida

Un chiaro cilindro di sollevamento a gas tabella delle taglie riduce le congetture mappando i casi d'uso alla geometria e alla forza. I tre numeri principali sono lunghezza minima (compresso), corsa (corsa utilizzabile) e lunghezza massima (compresso più corsa). Combinateli con una classe di forza adeguata in modo che la sedia non si alzi da sola né si abbassi quando la leva viene rilasciata. Poiché le basi e i meccanismi aggiungono altezza alla pila, considera sempre qualsiasi tabella come punto di partenza e confermala sulla sedia reale per evitare estremi scomodi per utenti più bassi o più alti.

Mappatura pratica per caso d'uso

• Sedia operativa generale: forza media, corsa 100-120 mm, lunghezza minima modesta per altezze di scrivania standard.
• Panche condivise: forza medio-alta, corsa da 120 a 140 mm per coprire una popolazione più ampia.
• Sgabelli da disegno: forza elevata, corsa da 160–200 mm abbinata a un anello per i piedi per la stabilità.
• Seduta compatta: forza ridotta, corsa da 80 a 100 mm e lunghezza minima ridotta per scrivanie basse.

Tabella illustrativa (Valori indicativi)

Come utilizzare il grafico in modo efficace

1. Inizia con la popolazione degli utenti e l'altezza della scrivania; seleziona un tratto che copra entrambe le estremità.
2. Scegli una classe di forza che bilanci la sedia con un utente tipico; verificare che non si risalti automaticamente.
3. Controllare le lunghezze minime e massime confrontandole con i mobili reali per evitare che le ginocchia o le spalle si pizzichino nelle situazioni estreme.
4. Prototipa una sedia e raccogli feedback prima di standardizzarla in tutta la tua flotta.

Come misurare la corsa del cilindro di sollevamento a gas : Strumenti, metodi e verifica

Conoscere come misurare la corsa del cilindro di sollevamento a gas previene errori di ordinazione e garantisce il raggiungimento degli obiettivi ergonomici. Il metodo più affidabile è misurare la sedia: registrare la lunghezza chiusa con l'asta completamente inserita, quindi la lunghezza aperta con l'asta completamente estesa; la differenza è la corsa. Quando la rimozione non è pratica, è possibile contrassegnare l'asta esposta nelle posizioni di seduta più bassa e più alta, quindi misurare la distanza tra i segni. Per una migliore ripetibilità, utilizzare punti di riferimento coerenti (dalla sede del cono alla base alla punta dell'asta o alla spalla dell'adattatore), misurare due volte e calcolare la media dei risultati.

Procedura passo dopo passo

1. Rimuovere con attenzione il cilindro, proteggendo lo stelo da ammaccature o graffi.
2. Identificare i piani di riferimento: sede del cono di base e parte superiore dell'asta o adattatore collegato.
3. Misurare la lunghezza chiusa su una superficie piana con carico assiale leggero per garantire la compressione completa.
4. Consentire l'estensione completa, quindi misurare la lunghezza aperta tra gli stessi punti di riferimento.
5. Calcola la corsa: S = L _aperto − l _chiuso .
6. Registrare i diametri del tubo esterno e dell'asta per confermare la rigidità e la classe dell'interfaccia.

Metodi confrontati nelle frasi

La misurazione dalla sedia è solitamente la più accurata perché il meccanismo non può oscurare i veri finecorsa; la misurazione sulla sedia è più rapida ma può sottostimare la corsa se i collegamenti limitano il movimento. I calibri forniscono tolleranze più strette rispetto a un metro a nastro, ma un righello rigido è adeguato se le misurazioni vengono ripetute. La lettura dei dati del produttore è più rapida quando si conoscono i numeri di modello; tuttavia, sostituzioni o revisioni del progetto possono far sì che i numeri stampati differiscano dalla parte in mano, quindi è saggio effettuare un controllo fisico prima di acquistare un lotto.

Insidie ​​comuni da evitare

• Miscelazione dei punti di riferimento tra misurazioni chiuse e aperte.
• Ignorando l'altezza dello stack da adattatori o protezioni decorative.
• Misurazione mentre la valvola è parzialmente aperta, il che produce letture incoerenti.

Cilindro di sollevamento a gas silenzioso per armadi : Sorgenti di rumore, smorzamento e migliori pratiche di montaggio

Negli involucri e nei coperchi dei mobili, a tranquillo cilindro di sollevamento a gas per armadi trasforma la qualità percepita eliminando sbattimenti, cigolii e chiacchiere. A differenza delle colonne verticali dei sedili, i cilindri dell'armadio funzionano a varie angolazioni e cambiano leva durante tutta la corsa, amplificando qualsiasi disallineamento o sovradimensionamento. Il rumore di solito proviene da tre punti: turbolenza interna quando le velocità del gas sono troppo elevate, stick-slip a bassa velocità sulle guarnizioni a secco dello stelo e risonanze esterne tra staffe o pannelli sottili. L'antidoto è triplice: forza corretta in modo che le velocità a metà corsa rimangano modeste, valvole fluide o smorzamento soft-close vicino alla fine della corsa e montaggio rigido che impedisce all'hardware di fungere da cassa di risonanza.

Linee guida di progettazione per un funzionamento silenzioso

• Preferire una corsa più lunga con una forza leggermente inferiore per ridurre la velocità di apertura massima.
• Montare l'asta in posizione chiusa, quando possibile, in modo che l'olio lubrifica la tenuta principale.
• Utilizzare cuscinetti sferici o perni con boccole in polimero per compensare piccoli disallineamenti senza cigolii.
• Aggiungi paraurti in elastomero nei punti di contatto per assorbire l'energia residua a fine corsa.
• Irrigidire le staffe e controllare la coppia di serraggio dopo 10–20 cicli man mano che i materiali si depositano.

Sintomi, cause e soluzioni del rumore

Se il movimento emette un segnale acustico all'avvio, è probabile che la guarnizione sia asciutta; azionando più volte il coperchio con l'asta orientata verso il basso spesso si ripristina il silenzio. Se un mobile "scatta" quasi completamente aperto, la forza è probabilmente troppo elevata o la leva aumenta nella fase finale della corsa; spostando la staffa di qualche millimetro per appiattire il braccio di momento è possibile lisciare il profilo. Il tintinnio persistente dopo l'arresto del movimento è tipicamente esterno (viti allentate, pannelli sottili o contatto con l'hardware), quindi rinforzi o guarnizioni risolvono il problema senza modificare il cilindro stesso.

Lista di controllo per la verifica

• Eseguire un ciclo di apertura/chiusura almeno 20 volte per posizionare le guarnizioni; valutare il suono in seguito.
• Confermare l'assenza di interferenze lungo l'intera corsa, comprese le maniglie e i pannelli adiacenti.
• Assicurarsi che i perni non possano bloccarsi ad angoli estremi; la rilegatura amplifica il rumore e riduce la durata.
